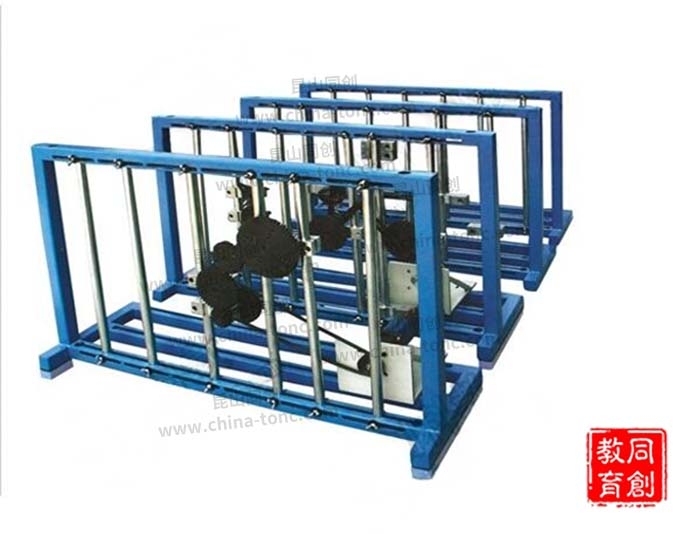

TC-JGB型机构运动方案创新拼装及仿真实验台（4台/套）

  • 所属分类：机械创新设计系列
  • 点击次数：307次
  • 发布日期：2023-12-01
  • 分享到：
  • 销售一部
    苏、沪、新、藏、青、宁、甘
  • 销售二部
    皖、浙、鲁、豫、川、渝、云、湘、鄂
  • 销售三部
    京、津、冀、晋、黑、吉、辽
  • 销售五部
    粤、桂、琼、贵、闽、赣、陕、蒙
  • 在线询价
  • 详情介绍

一、主要技术参数：

1、驱动交流电机功率N=90W，转速n=10 r/min；

2、交流直线电机功率N=25W，转速n=10rpm，行程L=700；

3、连杆从50-350mm不等，长度可无级调节；

4、带传动比为1：1.5，链传动比为1：1.3；

5、正齿轮各三种m=2.  Z= Z=28、34、42、51；

6、外形尺寸：1000×400×650mm；

7、重量：25kg。

二、基本配置：

1、每套实验台配有4台机架；

2、驱动交流电动3个，交流直线电机1个；

3、轴类提供了100多个零件，主要供实验时安装各种迴转体零件及辅助作用；

4、接头类零件保证在实验时，组合各种构件及连杆机构和传动机构的需要；

5、连杆共有五种56个零件，连杆为长方形，基本连杆中最短为50mm，最长为350mm，可用于各种拼接，如组成五种平面低副Ⅱ级杆组和四种平面低副Ⅳ级杆组，超过350mm的杆可另行组装连接加长而成；

6、齿轮齿条类零件：

⑴正齿轮各三种，M=2,α=20°Z=28、34、42、51；

⑵齿条一种4个零件：与齿轮模数相等，可通过连接件与齿轮配合使用，可组装内齿条机构。

7、特殊传动零部件：

1）凸轮组件（凸轮推回程均为正弦加速度运动规律）1套；

2）槽轮及拨盘组件1套；

3）棘轮及组件1套；

4）链轮链条1套;

5）不完全齿轮1对（m=1.5）；

6）配套工具、虚拟软件光盘、使用说明书及实验指导书各一套；

7）设备配有4个零部件存放箱。

8、软件说明：

 1）实验台所有零部件的三维实体图；

 2）12种运动副拼装方案；

 3）14种工程机械原理拼装方案；

 4）21种平面机构运动仿真动画；

 5）9种三维机构运动仿真动画；

 6）拆卸分解过程爆炸演示。

三、实验台实验内容：

1、内燃机机构；

2、鄂式破碎机；

3、曲柄摇杆与摇杆滑块机构；

4、泵；

5、摄影升降机；

6、刨床导杆机构；

7、具有急回特性的四杆机构；

8、近似匀速输出的往复运动机构；

9、曲柄增力机构；

10、可扩大行程机构；

11、织布开口机；

12、曲柄摇杆型插床机构；

13、缝纫机导线、导针机构；

14、近似匀速输出的往复运动机构；

15、实现有近似停歇过程的机构；

16、压力表指示机构；

17、搅拌机机构；

18、送纸机构；

19、自动车床送料机构；

20、双向加压机构；

21、两侧停歇的移动机构；

22、曲柄滑块机构与齿轮齿条机构的组合；

23、导杆齿轮齿条机构。

24、多杆行程放大机构；

25、六杆机构；

26、双摆杆摆角放大机构；

27、转动导杆与凸轮放大升程机构；

28、起重机机构；

29、铸锭送料机构(翻转机构)；

30、摆动导杆型插床的插削机构；

31、曲柄摇杆型插床的插削机构；

32、冲压送料机构；

33、蒸汽机机构；

34、实现给定轨迹的机构；

35、压包机；

36、飞剪；

37、内燃机；

38、凸轮机构；

39、齿轮齿条机构；

40、间歇机构。

四、性能特点：

1、根据机构组成原理和杆组（包括高副杆组）迭加原理设计，能使学生通过实验进一步掌握机构组成理论，熟悉杆组概念和机械传动的基础知识，为创新设计奠定良好的基础；

2、可组成性能各异的组合机构和机械传动系统，有利于培养学生机械传动系统方案的设计能力；

3、本实验装置各传动系统层次分明，联接可靠，不会产生构件之间的运动干涉或脱离，且能手动也可电动。

五、造型及表面处理：

1、大气美观、实物感强、加工精细、无毛刺；

2、金属外露件镀铬，表面光亮无锈斑；

3、钢制件精加工表面均作防锈处理。
